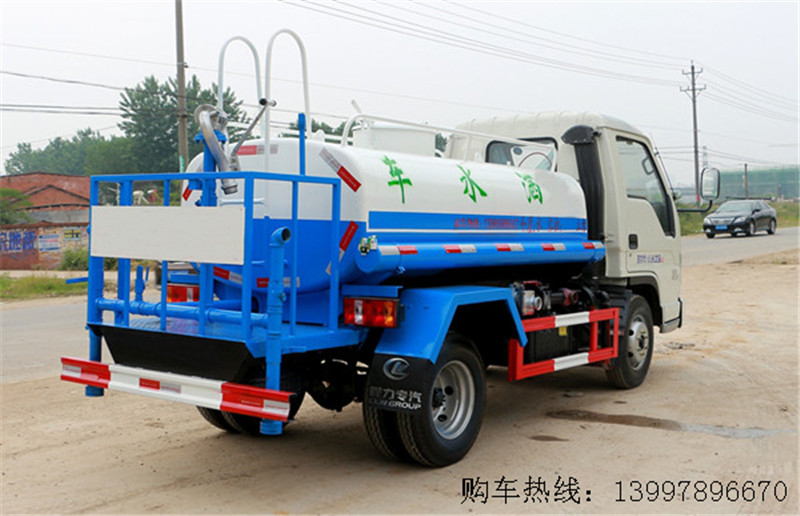

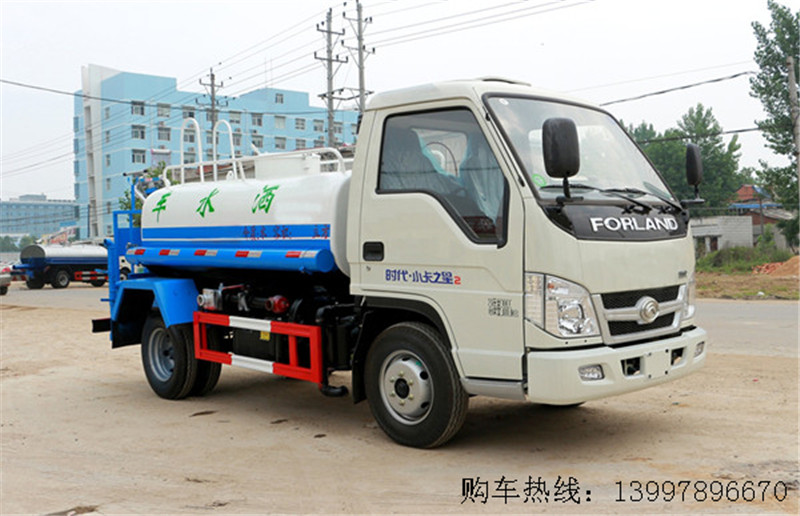

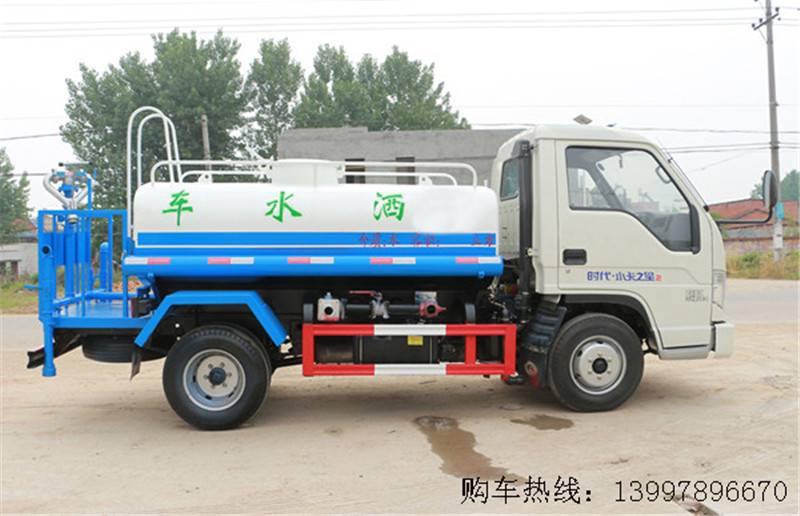

福田时代小卡之星2方洒水车底盘配置：

  采用福田时代小卡之星底盘，全柴68马力发动机，5档变速箱，1吨前桥，2.5吨后桥，轴距2300mm，6.00-13轮胎，方向助力，汽刹。

  福田时代小卡之星2方洒水车上装配置：

  1、罐体：

  采用武钢优质碳钢板制作，罐体内置防荡板，以避免在满载状态下因液态冲撞二造成刹车效果不佳、转向不灵等情况发生。罐体制作工艺：罐体制作采用9.5米大型卷板机一次成型，强度更高，罐体形成后高压气体试漏检测，强度高、重心稳、车辆运载平稳。罐体前后封头用等离子数控切割机下料，后采用仿行旋边机旋压一次成型，以增加强度;不允许用人工敲击：罐体在焊接工装工位上采用气体保护焊自动焊接而成，保证罐体焊缝质量的原样性。罐体长度采用一次成型的整体式纵梁焊接，确保罐体的强度。罐体要进行整体喷丸工艺处理，以消除焊缝应力和整体除锈。

  2、抽排水系统：

  选用国内知名品牌大功率洒水车泵，保修期威一年。洒水泵可起到吸水和加压排水功能，可将池塘的水直接吸入罐体内也可以直接从城市街道的消防栓上连接注水。取力部分选用变速箱侧取力，阀门选用铝合金、不锈钢球阀。管网采用优质镀锌管制作而成。

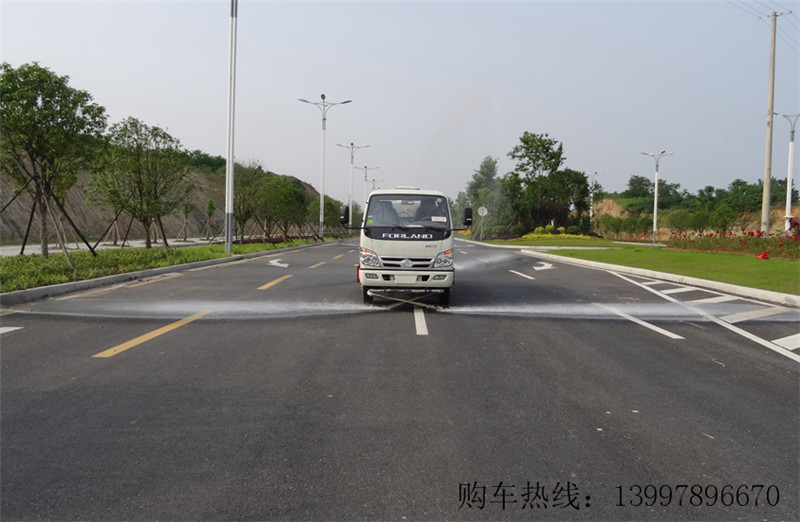

  3、前冲洗：

  直流喷嘴两只，冲洗宽度可达到14米以上。除冲洗路面外，当碰头调整至45°左右时，可对路面两旁的高大树木进行冲洗。

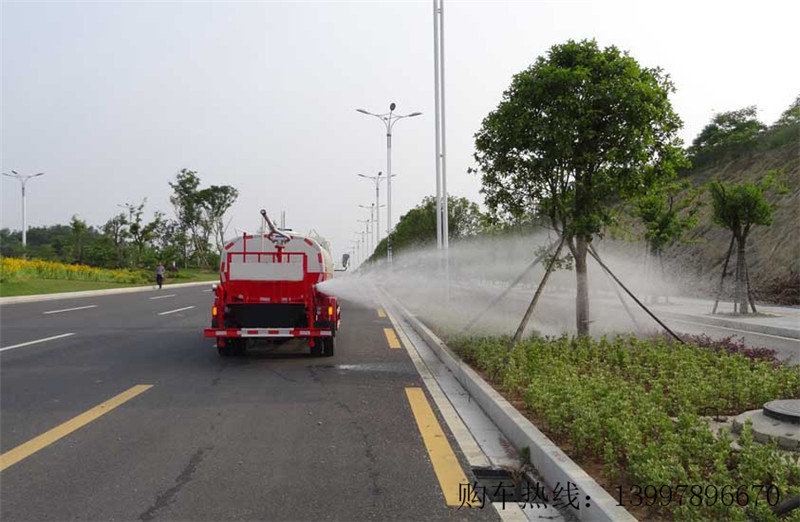

  4、后喷洒：

  装有两只喷淋后洒装置，可对路面进行保洁和压尘，呈扇形喷洒时，洒水宽度可达10米以上。

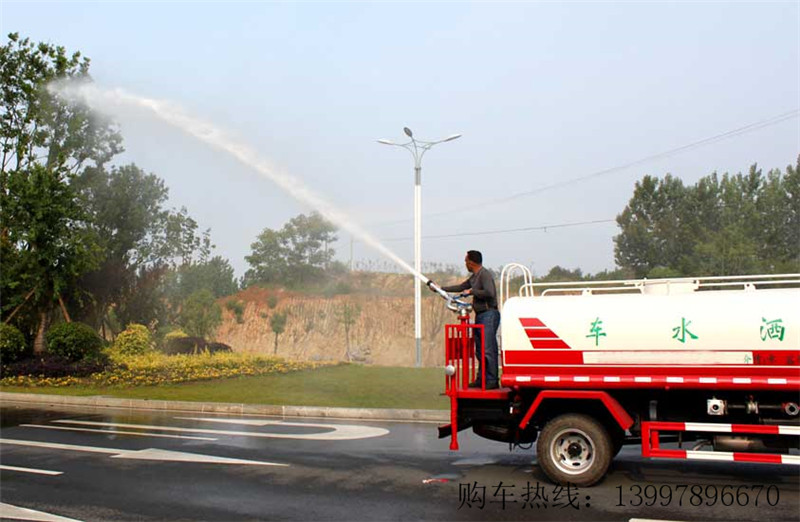

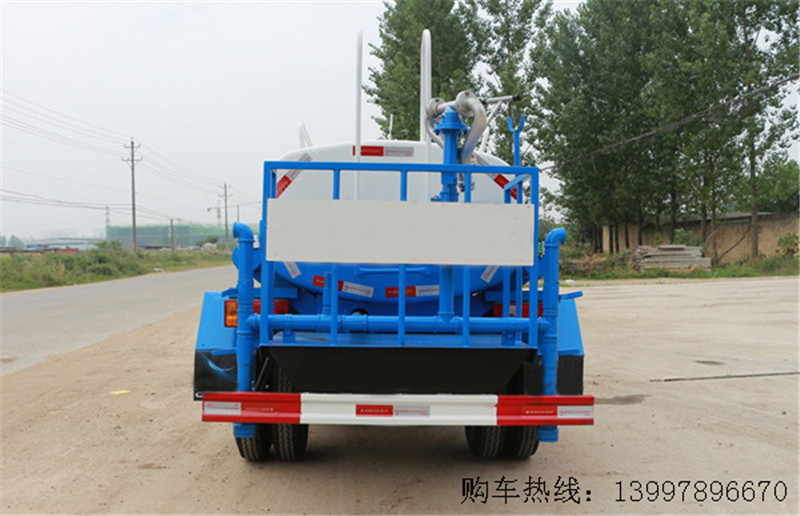

  5、高喷射：

  配备绿化高压水炮一只，洒水车尾部带后工作平台、平台上安装绿化洒水高炮(可360°旋转，可调成柱状大射程28米，也可调成雾状(大射程14米)，可调成：直冲状大雨、中雨、小雨、毛毛雨)，主要用于园林绿化，紧急情况下可用于消防。

  6、侧喷：

在汽车尾部配两只侧洒喷嘴，主要用于对绿化带进行喷淋、浇灌、除尘，也可以对绿化隔离带的人行通道进行喷洒作业。

  7、配备：

  前冲、侧洒、平台高炮、自流阀及消防接头各一个，抽水管2根，花洒2个。

  工作原理:

  洒水车是利用本车发动机动力通过取力器驱动车载洒水泵，从进水口向本车加水或者将罐体中的水通过管道输送到各个喷头，从而实现各种功能。

  洒水泵工作前，泵内的液体存量必须高于泵轴，因此泵进口处必须接一个向上弯的弯管再接一个水平管和快速接头，快速接头中心线必须高于泵轴中心线300毫米；进口管路系统必须保证不漏气；吸水管的吸入头必须浸没于水下，以免空气吸入水管；出口管道与泵出口连接时必须保证直管长度≥200毫米后再接弯管。

  洒水泵采用外混式自吸结构，泵内应存有适量的液体。泵启动后，叶轮旋转，叶轮进口处形成负压，吸入管路中的气体与泵内液体混合，通过压出室进入气液分离室。由于气液的比重差，气体从液体中分离出来，从出口管中排出，液体在气液分离室中下沉，经多次循环，直到吸入管内的气体排净而充满液体，完成自吸过程，泵开始正常输液。

  洒水泵可起到吸水和加压排水功能，自吸泵可将池塘的水直接吸入罐体内，也可直接从城市街道的消防栓上连接注水，吸入罐体内进行洒水作业。

用途编辑

  喷洒车，我们常见的用途是道路清洁，还有在大型的园林里，我们也可以看到喷洒车的身影。喷洒车是洒水车的一种。主要应用于道路两侧绿化带、大型园林的药物喷洒。
